Інструкція по заправці картриджа HP CE505A / CE505X, Canon Cartridge 719 / 719H

Інструкція по заправці картриджа HP CE505A / CE505X , для принтерів HP LaserJet P2035 / p2055 / p2055d / p2055dn. (Canon Cartridge 719 / 719H для принтерів Canon i-SENSYS LBP 6300dn / 6650dn і МФУ Canon i-SENSYS MF 5840dn / 5880dn / 5940dn / 5980dw)

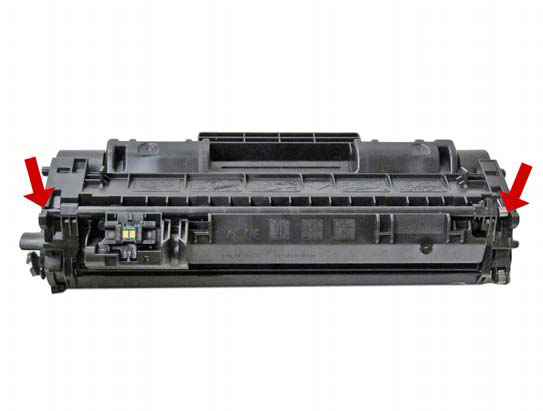

Крок 1. Знімаємо кришку фотобарабана, підчепивши її з обох кінців. Запам'ятовуємо розташування пружинки, щоб пізніше правильно встановити її.

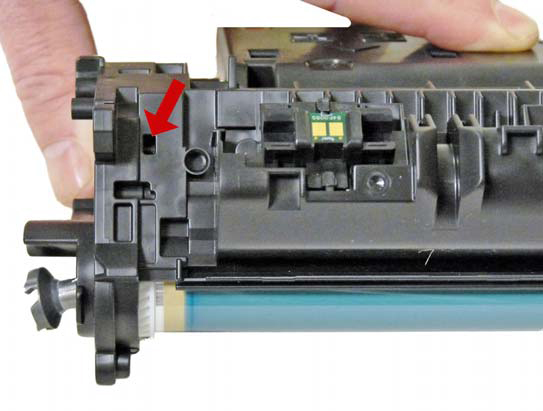

Крок 2. Свердлимо невеликі отвори діаметром 4-5 мм. з кожного боку картриджа так, як показано стрілками. Отвори повинні розташовуватися над бічними шпильками.

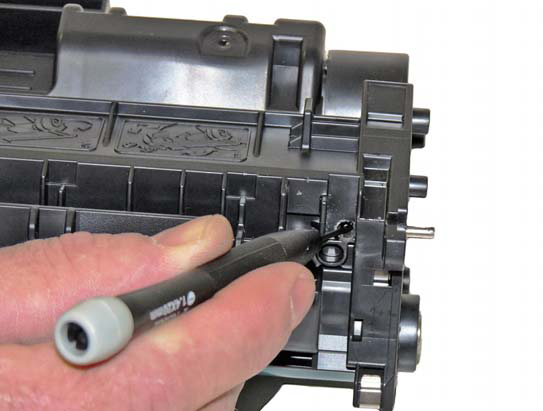

Крок 3. Через пророблені отвори виштовхуємо шпильки за допомогою маленької плоскої викрутки. Виймаємо шпильки за допомогою плоскогубців.

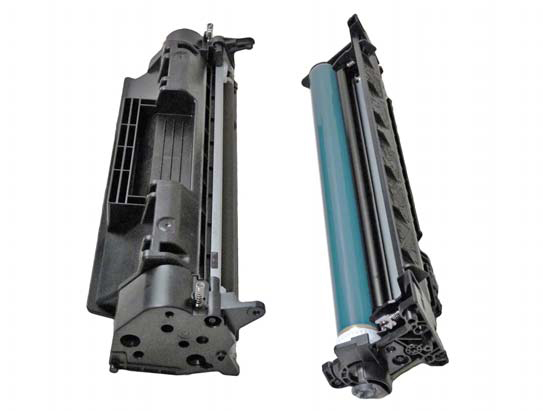

Крок 4. Розділяємо картридж на дві половинки. Одна половинка (на малюнку ліворуч) це тонерсекція, в якій знаходиться магнітний вал, і в яку ми будемо заправляти свіжий тонер. Друга (на малюнку праворуч) це блок фотобарабана з бункером для відпрацьованого тонера.

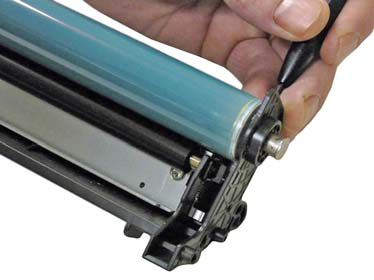

Крок 5. За допомогою плоскої викрутки виштовхуємо піввісь фотобарабана. Викруткою натискаємо на виступ піввісі, як показано на малюнку, при цьому дуже важливо не пошкодити пластиковий корпус картриджа. Далі виймаємо піввісь плоскогубцями.

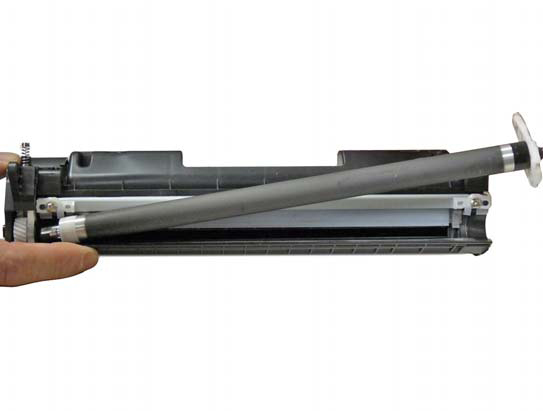

Крок 6. Зверніть увагу що в цьому картриджі ступиця фотобарабана не знімається, вона припаяна до корпусу. Теоретично її можна розсверлити і зняти, але є велика ймовірність, що вона потім не сяде точно на місце, і на копії тоді з'являться дефекти. Ми рекомендуємо вийняти фотобарабан не знімаючи ступицю.

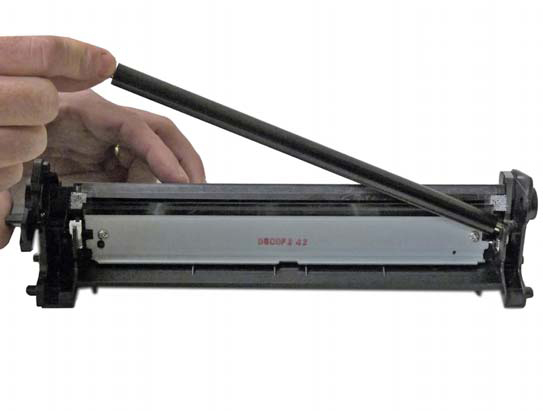

Крок 7. Знімаємо вал первинного заряду і очищуємо його спеціальним засобом або просто сухою ганчіркою.

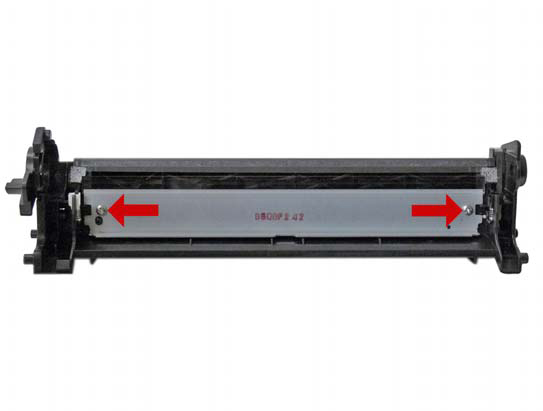

Крок 8. Відкручуємо два саморізи і знімаємо ракель (лезо очищувальне). Видаляємо відпрацьований тонер з бункера і утилізуємо його. (Цей тонер категорично непридатний для повторного використання, тому що містить велику кількість пилу та сміття).

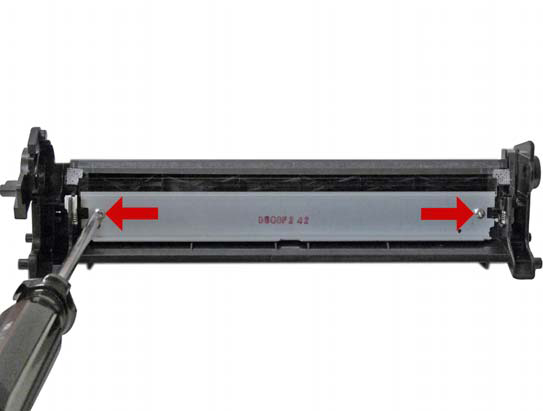

Крок 9. Встановлюємо ракель на місце і фіксуємо його саморізами.

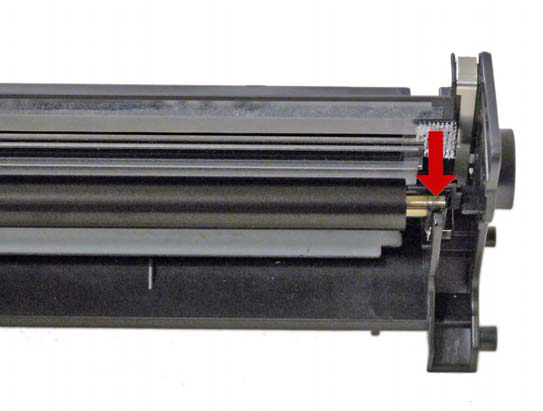

Крок 10. Встановлюємо очищений вал первинного заряду. Попередньо наносимо трохи струмопровідного мастила на ту сторону осі яка встановлюється в струмопровідну втулку.

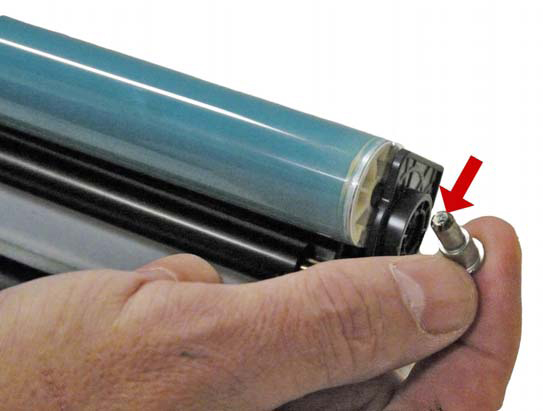

Крок 11. Встановлюємо на місце фотобарабан. Попередньо фотобарабан можна очистити за допомогою спеціальної поліролі або ізопропіловим спиртом. Витираємо стару і наносимо трохи свіжого струмопровідного мастила на піввісь фотобарабана. Встановлюємо піввісь і контролюємо повну її посадку.

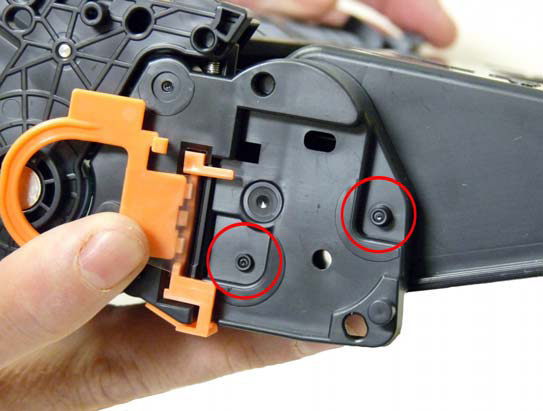

Крок 12. Зрізаємо два місця пайки на лівій кришці (з протилежного від шестерень боку).

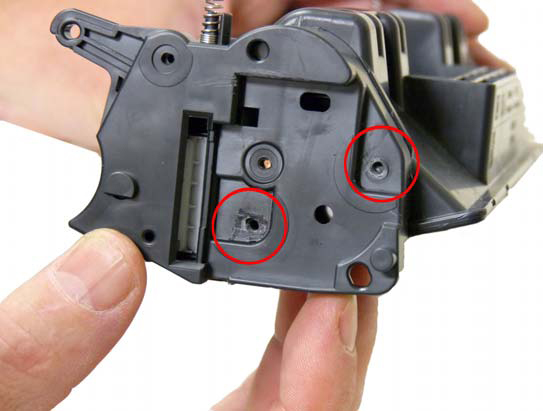

Крок 13. За допомогою свердла діаметром 2-2,5 мм. висвердлюємо шви від пайки на низьких обертах не глибше ніж на 6 мм.

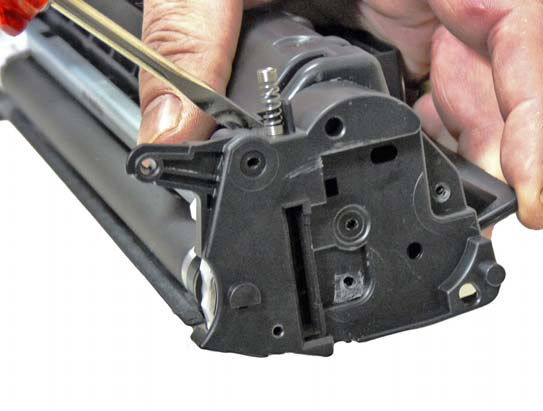

Крок 14. Плоскою викруткою піддягаємо кришку і відсуваємо її в сторону. При цьому буде чутися хруст залишків пайок. Обережно знімаємо кришку.

Крок 15. Знімаємо магнітний вал і вичищаємо його від старого тонера.

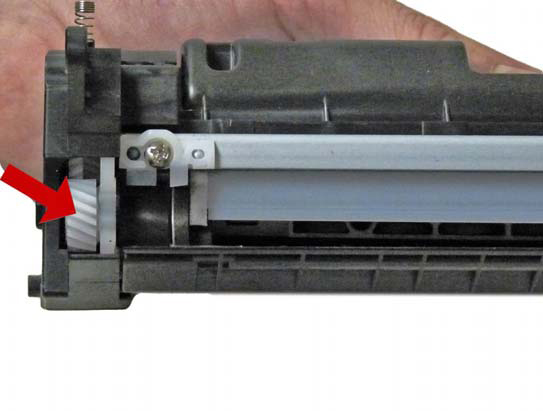

Крок 16. Витягуємо шестерню магнітного вала. Втулка вала утримується кришкою.

Крок 17. Викручуємо два саморези і знімаємо дозуюче лезо. Очищуємо лезо від налиплого тонера.

Крок 18. Повністю очищуємо бункер від старого порошку. Ущільнювачі дозуючого леза (липку субстанцію) можна очистити за допомоги спирту.

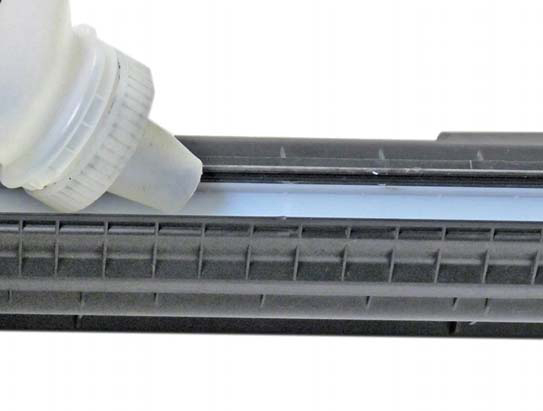

Крок 19. Через отвір магнітного вала робимо заправку картриджа тонером. Для картриджа CE505A - 120 грамів порошку. для картриджа CE505A - 290 грамів порошку.

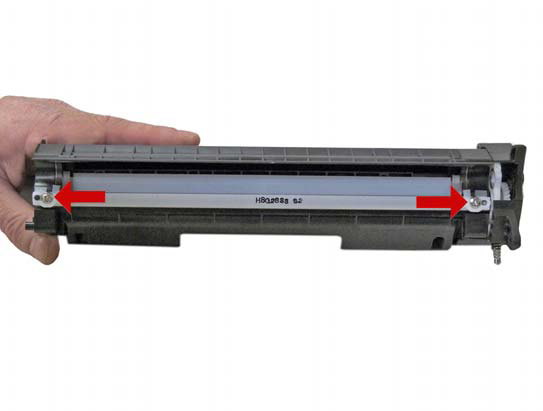

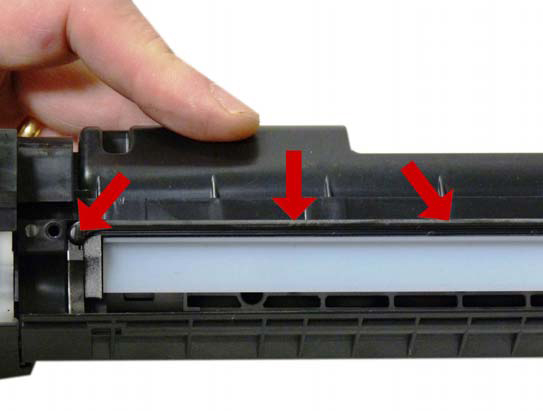

Крок 20. Встановлюємо на місце дозуюче лезо. Фіксуємо його саморізами.

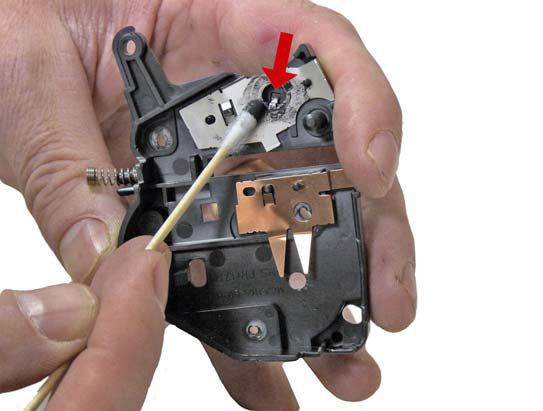

Крок 21. Очистимо від старого і нанесемо нове струмопровідне мастило на контактну площадку магнітного вала.

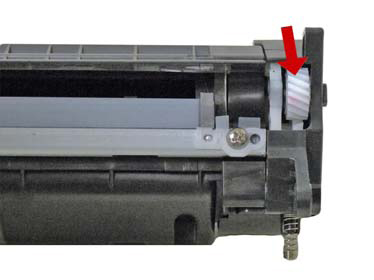

Крок 22. Збираємо тонерсекцію. Вставляємо на місце шестерню. Потім встановлюємо магнітний вал, провертаючи контролюємо щоб він повністю увійшов в своє посадочне місце.

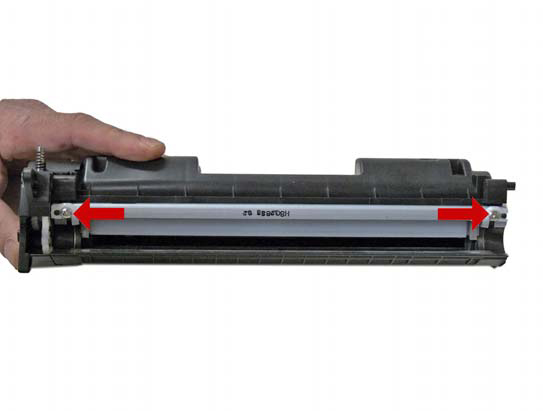

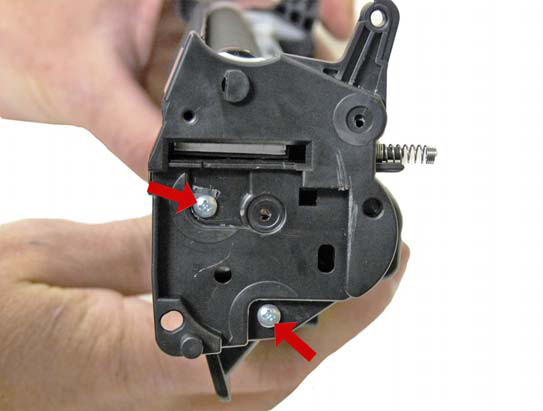

Крок 23. Встановлюємо і прикручуємо двома саморізами, в раніше просвердлені отвори, бічну кришку.

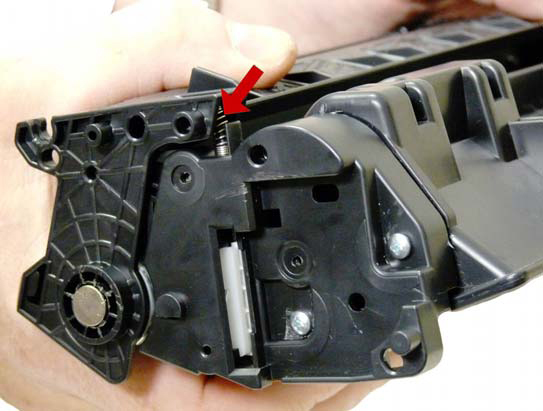

Крок 24. З'єднуємо дві половинки картриджа контролюючи положення розпірних пружин. Вставляємо на місце дві шпильки.

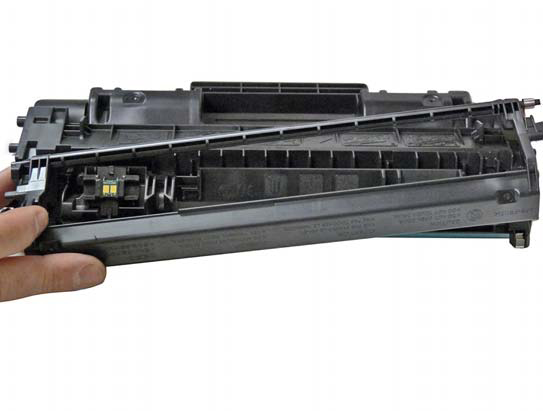

Крок 25. Встановлюємо на місце кришку барабана. Звертаємо увагу на правильну установку пружини.

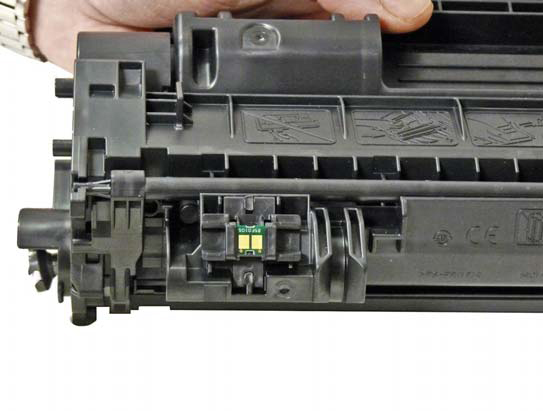

Крок 26. За бажанням можна замінити чіп, але це не обов'язково.

Ваш картридж готовий до використання!
