Інструкція по заправці картриджа Canon Cartridge 725

Інструкція по заправці картриджа Canon Cartridge 725, для апаратів Canon LBP6000.

З правого боку відкручуємо один гвинт і знімаємо кришку.

Відгинаємо пружини як показано на малюнку, і, рухом в сторону від осі фотобарабана, розбираємо картридж на дві частини.

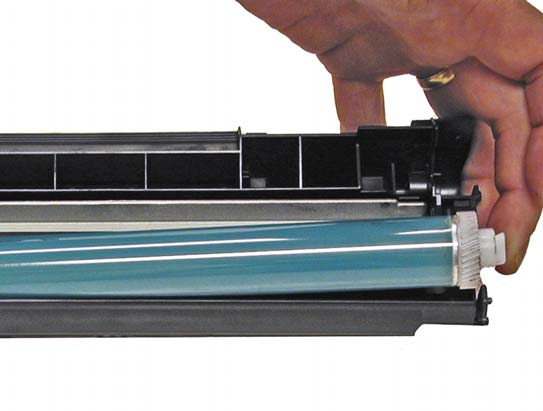

Беремо верхню частину і знімаємо фотобарабан і вал заряду.

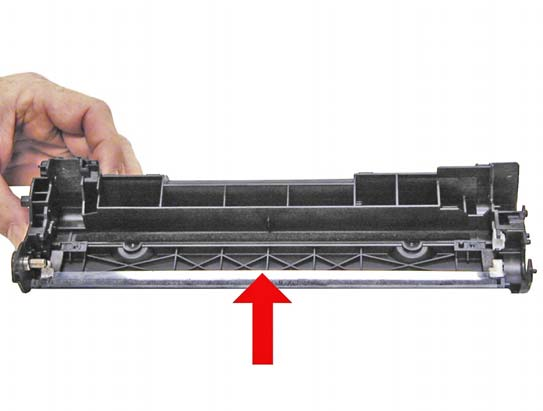

Відкручуємо два гвинти і знімаємо лезо очищення. Видаляємо відпрацьований тонер, зберігши в чистоті ущільнювачі і встановлюємо лезо на місце.

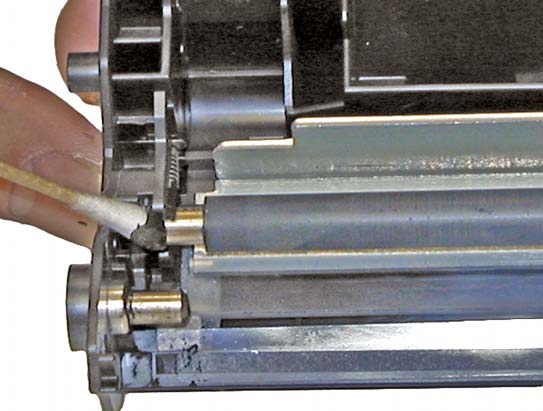

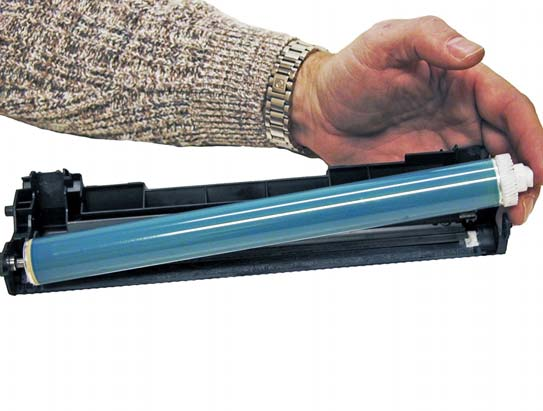

Встановлюємо на місце фотобарабан і вал заряду, попередньо змастивши їх посадочні гнізда струмопроводним мастилом.

Переходимо до другої половини: Відкручуємо справа один гвинт і знімаємо кришку і шестерні.

Потім відкручуємо один гвинт зліва і обережно знімаємо вал переносу, стежачи за тим, щоб не загубити чорну втулку.

Потім відкручуємо два гвинти, знімаємо лезо підбору і ретельно очищуємо бункер і магнітні ущільнювачі від залишків старого тонера.

Засипаємо новий тонер, для Cartridge 725 - 80 грамів.

Встановіть ліву кришку і лезо підбору, і закріпіть їх гвинтами.

Правильно встановіть вал переносу і шестерні, одягніть праву кришку і закріпіть її гвинтом.

З'єднуємо обидві частини і виставляємо розпірні пружини в правильне положення.

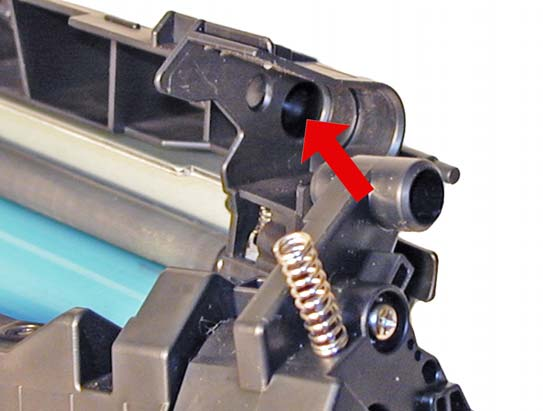

Встановіть пружину в положення, вказане на малюнку.

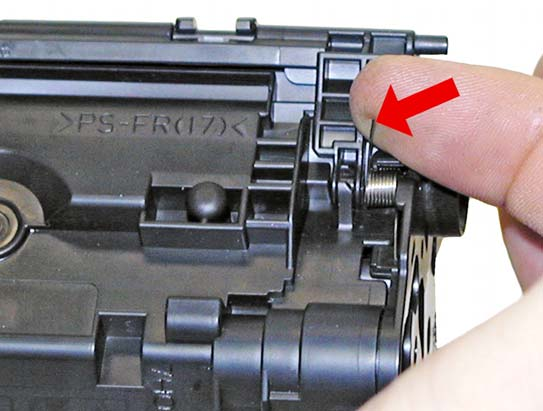

Встановіть кришку, притримуючи пружину пальцем і зафіксуйте її гвинтом.

Замініть чіп при необхідності (Чіп на цьому картриджі не блокує роботу, але при кожному включенні проситиме замінити картридж).

Ваш картридж готовий до роботи.
